Блок оптического разветвителя (ОР)
|
Блок оптического разветвления ОР предназначен для локального разветвления
входных волоконно-оптических линий связи с заданной степенью разветвления.
Степень разветвления изменяется путём перепрограммирования схемы управления блоком,
построенной на основе FPGA-матрицы.
|
|

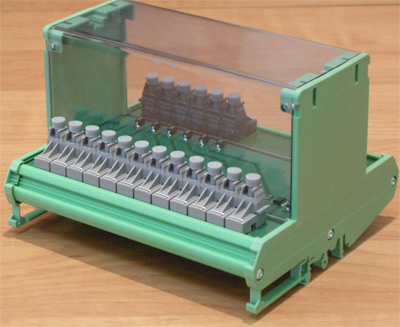

ВНЕШНИЙ ВИД ИЗДЕЛИЯ
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Количество входных каналов, шт. ...........
|
1, 2, 3 или 6
|
|
Тип входного\выходного сигнала ............
|
оптический POF,
λ = 600 нм,
преобразователь HFBR-2532z
|
|
Макс. частота входного сигнала, МГц .....
|
1
|
|
Тип кабельного разъёма ........................
|
HFBR-4501 или
HFBR-4511
|
|
Степень разветвления (вх. | вых.) ..........
|
ОР-1-6 (1 | 6);
ОР-1-3 (1 | 3);
ОР-2-12 (2 | 12);
ОР-1-10 (1 | 10);
|
|
Напряжение питания, В .........................
|
5
|
|
Потребляемая мощность, Вт ...................
|
< 30
|
|
Масса, кг ............................................
|
< 0.4
|
|
Конструктивное исполнение ..................
|
блок в пластиковом корпусе с креплением на DIN-рельс
|
|
Габариты (Ш×В×Г), мм .........................
|
145×125×100
|
|
Область применения:
- Распределённые системы управления, использующие в качестве среды передачи
управляющих сигналов пластиковые оптоволоконные линии связи.
- Системы автоматизации электротехнических и электрофизических установок,
где по условиям эксплуатации устройства автоматики и приборы должны быть
гальванически изолированы от технологического оборудования.
|
|
;)
