Преобразователь ток-напряжение (ПСТН-16к-01)
|
Блок преобразователя ПСТН-16к-01 предназначен для преобразования токовых унифицированных
сигналов 4-20 мА в пропорциональное выходное напряжение.
|
|

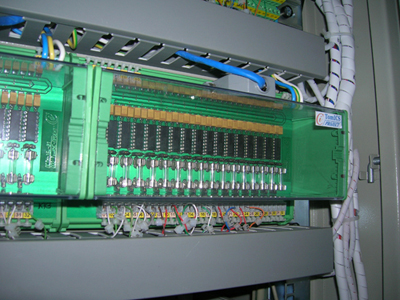

ВНЕШНИЙ ВИД ИЗДЕЛИЯ
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Количество каналов преобразования, шт. ........
|
16
|
|
Диапазон изменения входного сигнала, мА .......
|
4 - 20
|
|
Частотный диапазон входного сигнала, Гц ........
|
0 - 10000
|
|
Способ защиты от избыточных токов ...............
|
плавкий предохранитель
|
|
Диапазон изменения выходных сигналов, В ......
|
0 - 10, 0 - 5
|
|
Гальваническая развязка ..............................
|
---
|
|
Напряжение питания, В .................................
|
±12
|
|
Потребляемая мощность, Вт ...........................
|
< 10
|
|
Масса, кг ....................................................
|
< 0.8
|
|
Конструктивное исполнение ...........................
|
блок в пластиковом корпусе с креплением на DIN-рельс
|
|
Габариты (Ш×В×Г), мм ...................................
|
250×100×50
|
|
Область применения:
АСУТП
, в измерительных каналах которых используется представление сигналов в виде тока 4-20 мА. Устанавливаются в стойки и кроссовые шкафы
системы управления для согласования измерительных цепей и входных каскадов модулей
УСО промышленных контроллеров или компьютеров.
|
|
;)
