Система автоматизации экспериментов электрофизической установки
токамак (САЭ)
|
САЭ предназначена для контроля и управления технологическими процессами основных и вспомогательных систем токамака во всех режимах его работы с целью получения высокотемпературной плазмы регламентных параметров и ее удержания. Проектирование системы было завершено в 2006 г., с 2007 по 2010 г. проведены работы по изготовлению нестандартных узлов, комплектации и поставке оборудования САЭ на площадку строительства токамака КТМ в городе Курчатов (Республика Казахстан). Монтаж и пуско-наладка САЭ проводится поэтапно совместно со специалистами Национального ядерного центра и Института Атомной Энергии Казахстана (http://www.nnc.kz).
| |

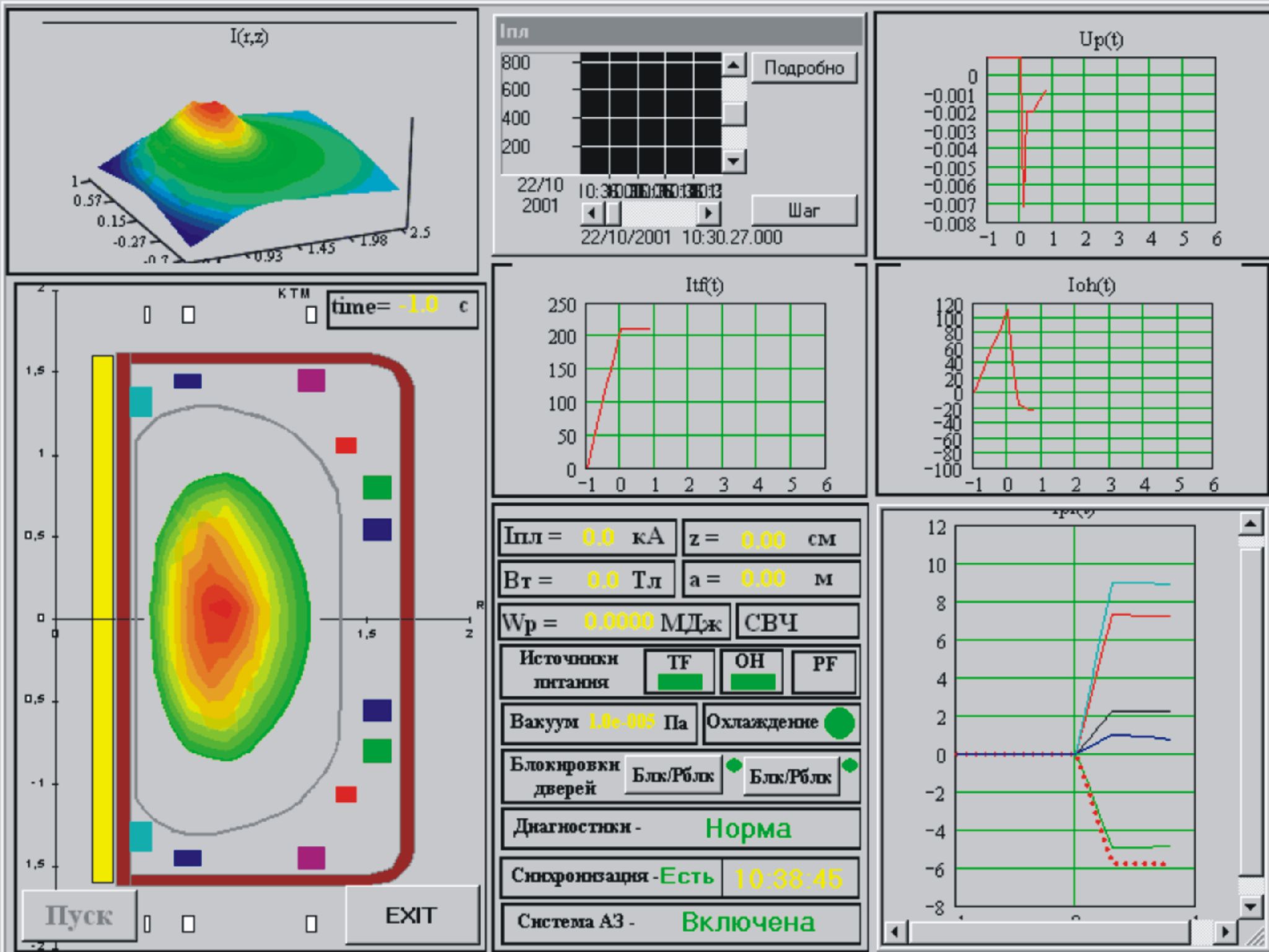

СТРУКТУРА КТС, ЭКРАНЫ МНЕМОСХЕМ
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Количество уровней в системе, шт.................
|
3
|
Тип используемого промышленного контролле-
ра..............................................................
|
PC-based и VME, модульный
| |
Количество вычислительных узлов, шт............ |
40
| |
Типы интерфейсов системной интеграции.......
|
RS-485, Ethernet
| |
Количество входных/выходных параметров, шт.
|
1600/512
|
Тип измеряемых и контролируемых физических
величин....................................................... | • температура,
• расход,
• давление,
• положение клапанов/задвижек,
• ток,
• напряжение,
• параметры плазмы | | Количество каналов синхронизации, шт.......... |
48 | |
Количество контуров управления параметрами плазмы, шт.................................................. |
5
| |
Количество экранов мнемосхем/визуальных форм и окон ввода/вывода, шт.......................
|
95/7500
|
Максимальное количество отображаемых па-
раметров на пультах, шт............................... |
250025002500250
2500 |
Количество поддерживаемых команд операто-
ра, шт........................................................ |
920
| |
Время реакции на сигналы аварийных событий, мкс............................................................
|
20
| |
Общая пропускная способность, Мб/с............
|
более 50
| |
Общая производительность серверов САЭ, Мфлопс......................................................
|
более 1600
| |
Функциональные возможности САЭ:
• В состав САЭ входит шесть функционально отдельных систем, в том числе: система управления технологическим процессом (СУТП); система управления плазмой (СУП); система цифрового управления источниками электропитания (СЦУ); система противоаварийной защиты (СПЗ); система синхронизации (СС); информационно-измерительная система (ИИС).
• Эти системы совместно обеспечивают сбор, измерение, обработку, архивацию и представление диагностической и технологической информации в реальном масштабе времени экспериментов, при подготовке к экспериментам и в постэкспериментальном режиме работы токамака, а также обеспечивают синхронизацию работы установки и защиту оборудования от выхода из строя в нештатных ситуациях.
|
|
;)
;)
